Geometría y representación del sitio
Topografía
Medir con precisión la forma, posición y elevación del terreno proporciona la referencia espacial sobre la cual se planea, diseña y controla un proyecto.
GIXTOH desarrolla levantamientos que relacionan coordenadas, cotas, relieve y elementos físicos para convertir las condiciones del sitio en información técnica utilizable.
Objetivo técnico
Comprender el levantamiento
Producir una base espacial consistente con el alcance y la etapa del proyecto.
Del terreno al dato
Una referencia espacial común conecta las decisiones del proyecto.
La topografía no es solamente una imagen del terreno: establece dónde se encuentra cada elemento y cómo se relaciona con los demás.
El levantamiento parte de un propósito definido y de un sistema de referencia. Las observaciones de campo se procesan para generar coordenadas, curvas, superficies, secciones, planos u otros productos acordes con la escala y las decisiones que deben sustentarse.
La captura de posición, elevación y detalles pertinentes en campo.
La revisión y organización de datos conforme al método definido.
La conversión de observaciones en productos técnicos para el proyecto.
Lectura topográfica
Componentes que describen la geometría y organización del sitio.
El nivel de detalle depende del objetivo, la extensión, la escala, las condiciones de acceso y los productos que deben obtenerse.
Posición
Ubicación horizontal de puntos, elementos y referencias dentro de un sistema de coordenadas definido.
Elevación
Determinación de cotas y diferencias de nivel necesarias para representar la configuración vertical del sitio.
Relieve
Lectura de pendientes, cambios de terreno y formas que condicionan el diseño y la intervención del espacio.
Elementos físicos
Registro de construcciones, caminos, cauces, instalaciones y otros rasgos pertinentes para el proyecto.
Superficie
Representación continua del terreno a partir de observaciones y puntos con densidad acorde con el alcance.
Control
Referencias espaciales que permiten relacionar mediciones, etapas y disciplinas dentro de una base común.
Medición y procesamiento
Métodos complementarios para construir una representación consistente.
La técnica se selecciona de acuerdo con el objetivo, la precisión necesaria, las características del sitio y las condiciones de levantamiento.

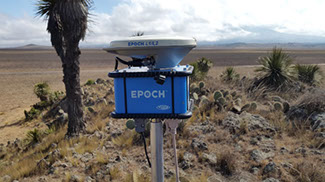

GNSS
Posicionamiento satelital para establecer coordenadas y referencias espaciales de acuerdo con el objetivo del levantamiento.
Estación total
Medición de ángulos y distancias para obtener puntos, detalles, alineamientos y control geométrico en campo.
Levantamiento con dron
Captura aérea para documentar superficies extensas y producir información espacial cuando las condiciones lo permiten.

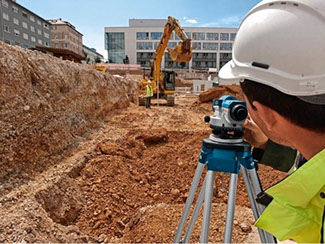

Nivelación
Determinación y transferencia de elevaciones para reconocer diferencias de cota y apoyar el control vertical.
Medición en campo
Reconocimiento y observación directa de los elementos que deben incorporarse a la representación del sitio.
Procesamiento y representación
Depuración, ajuste e integración de observaciones en planos, modelos, superficies y archivos de coordenadas.
Control de información
La precisión debe entenderse dentro del alcance del levantamiento.
Un producto topográfico es confiable cuando conserva una relación clara entre propósito, referencia, medición y representación.
La densidad de puntos, el método de captura, el sistema de coordenadas y el procesamiento deben corresponder con el uso previsto. Una representación de reconocimiento no sustituye un levantamiento de detalle, y ningún producto debe interpretarse fuera de la escala y las condiciones para las que fue elaborado.
- Referencia
- Sistema de coordenadas, bancos, puntos de control y unidades utilizadas.
- Observación
- Método, cobertura y nivel de detalle definidos para el trabajo de campo.
- Producto
- Planos, superficies, secciones, modelos o archivos entregados según el alcance.
Aplicación
Información espacial relacionada con decisiones concretas.
Los productos representan las condiciones observadas y procesadas conforme a un alcance definido; su uso debe respetar la escala, referencia y nivel de detalle del levantamiento.
Reconocimiento del sitio
Registrar geometría, relieve y elementos físicos como base para el análisis y la planeación.
Diseño y proyecto
Proporcionar coordenadas, elevaciones y superficies que puedan utilizar otras disciplinas técnicas.
Replanteo
Trasladar al terreno posiciones, ejes, niveles o referencias definidos para una intervención.
Áreas y volúmenes
Cuantificar superficies y diferencias volumétricas a partir de información espacial pertinente.
Seguimiento de obra
Documentar condiciones y avances mediante referencias comparables entre distintas etapas.
Integración territorial
Relacionar infraestructura, hidrología, ambiente y condiciones del terreno dentro de una misma referencia espacial.
Proceso técnico
Una secuencia que conserva la relación entre campo y representación.
El trabajo mantiene trazabilidad desde la definición del propósito hasta la integración de productos, referencias y alcances.
-
1
Alcance
Definición del área, propósito, escala, sistema de referencia y productos requeridos.
-
2
Planeación
Selección de métodos, puntos de control, recorridos y densidad de observación pertinente.
-
3
Campo
Medición de coordenadas, elevaciones, detalles y referencias mediante las técnicas definidas.
-
4
Procesamiento
Revisión, depuración, ajuste y organización de la información obtenida.
-
5
Entrega
Integración de planos, superficies, modelos o archivos acordados, con sus alcances y referencias.
Integración técnica
La geometría del sitio sirve como base común para otras disciplinas.
Estudio relacionado
Geotecnia
Relaciona la ubicación y elevación de exploraciones con la geometría del terreno y los elementos del proyecto.
↗ Estudio relacionado HidrologíaUtiliza relieve, elevaciones y superficies para delimitar cuencas y representar escurrimientos.
↗ Estudio relacionado Evaluación ambientalIncorpora la ubicación de obras, superficies y elementos ambientales dentro de la caracterización del sitio.
↗Siguiente paso
Definamos qué necesita medir y representar del sitio.
Comparta la ubicación, extensión, etapa del proyecto, uso previsto y productos requeridos para orientar una primera revisión del alcance topográfico.
